           產品名稱               高壓電纜分解箱

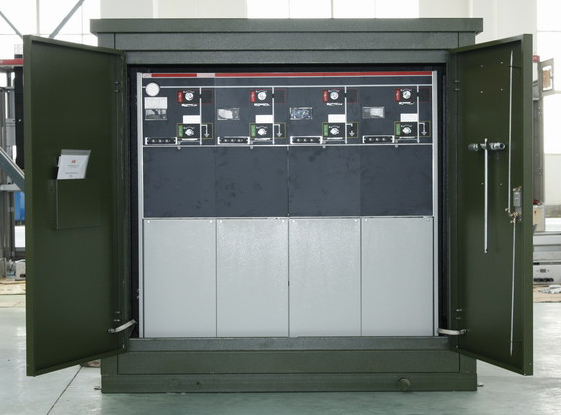

          高壓電纜分解箱

           產品信息





          型號:
          規格:
          技術指標: 額定電壓: 12kV;

          額定電流: 進線及主母線630A;SF6開關及直接饋線 630A;全絕緣負荷開關饋線400A;

          額定開斷電流: SF6開關630A,全絕緣負荷開關400A;

          額定閉合短路電流: SF6開關50kA(峰值);全絕緣負荷開關40kA(峰值);

          額定開斷線路充電電容電流: 10A;

          動穩定電流: 主回路50kA(峰值);全絕緣負荷開關出線回路40kA(峰值);

          熱穩定電流: 主回路20kA(有效值)3s;全絕緣負荷開關出線回路16kA(有效值)3s;

          絕緣水平: 工頻耐壓相間、相對地42kV/1min;斷口間48kV/1min;

          沖擊耐壓: 相間、相對地75kV(1.2/50μs);斷口間85kV。

          機械壽命2000次。

          防護等級: IP34;
          品牌:
          產品說明:

          高壓配網領域,六氟化硫(SF6)全絕緣環網柜因高壓帶電部分全部密封在六氟化硫氣箱內,具有體積小、安全性高、操作簡單、免維護等優點,被廣泛地應用在戶外高壓電纜分線箱內(也稱高壓電纜分接箱、分支箱)。特別是在城網改造的桿線入地工程中,配有六氟化硫(SF6)全絕緣環網開關柜的高壓電纜分線箱已經成為各適配客戶的優選產品。

                  高壓六氟化硫(SF6)全絕緣環網柜對產品的技術要求較高,特別是對泄漏率、絕緣、短路開斷能力這幾項指標要求更高,因?yàn)檫@些指標涉及到環網柜能否安全可靠運行。江蘇國艾電氣有限公司從打造一流的裝備平臺入手,匯聚天下英才,不斷學習創新,全力打造安全可靠、品質一流的高壓配網產品制造企業,為中國智能電網的發展作出應有的貢獻。

          高壓電纜分線箱類型:
                  國艾電氣為高壓電纜分線箱為用戶提供兩種選擇:
                  A:帶負荷開關型:采用國艾電氣生產的艾瑪特GE-12全絕緣環網柜為作開關柜
                  B:不帶負荷開關型
                  以上兩種分接箱均可配備可觸摸型電纜接頭、避雷器、帶電顯示器、短路故障指示器等。亦可配置配網自動化產品,實現配電網絡的智能化管理。
                  箱體組合靈活,進出線總數最多可至8路,可以側進側出,下進下出,滿足多種接線要求。

          高壓電纜分線箱結構說明:
                   國艾電氣生產的高壓電纜分線箱開關柜體外罩2mm噴塑不銹鋼板制作而成的戶外保護箱,其箱體防護等線為IP4X,能夠確保人身安全。
                   電纜分接開關采用國艾電氣生產的GE-12系列SF6全密閉全絕緣環網柜,其一次帶電部分全部密封在3mm不銹鋼板焊接而成的氣箱內,防護等級IP68,配備可觸摸電纜頭后,可以置于水下運行,具有良好的防塵、防潮、抗洪水、耐腐蝕性能。
            電纜倉位于母線室下部,是電纜進出的通道,倉內有電纜固定夾和接地端子。箱體整體布局合理,體積小,結構緊湊,外形美觀大方,安裝簡單,免維護。


          電纜分接箱的體積很小,為常規設備的三分之一,頂層為雙層防凝露結構。電纜分接箱的全部帶電部位,包括母線系統、出線裝置、靜觸頭、動觸頭、滅弧觸頭等,以及開關與開關之間的連結均牢固安裝在高強度絕緣凝膠環氧樹脂鑄造的絕緣件或硅橡膠絕緣件內部,其外絕緣采用迷宮式絕緣結構,使帶電部位之間以及帶電部位對地之間都達到了空氣絕緣距離≥125mm以上,絕緣爬距≥230mm以上,致使產品達到全部絕緣狀態。人員操作時無觸電危險。
