產品信息 |
|
|
型號: |
MNS |
規格: |
|
技術指標: |
頻率Hz 50~60 額定工作電壓(V) 380,660 額定絕緣電壓(V) 660 額定工作電流(A) 水平母線 630~5000 垂直母線 800~2000* 額定短時耐受電流(A) 有效值(1秒)/峰值(KA) 水平母線 50~100/105~250 垂直母線 60/130~150 外殼防護等級 IP40,IP54** 外形尺寸 高×寬×深 2200×400、(600、800、1000)×600(1000,800)
*垂直母線額定工作電流:單面或雙面操作的抽出式MCC為800A、柜深1000mm單面操作的MCC為800~2000A **防護等級IP54由于降容情況嚴重,請用戶注意。 |
品牌: |
|
產品說明: |

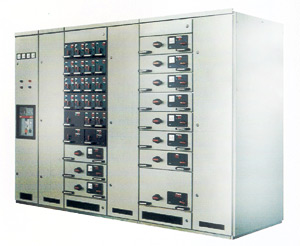

MNS低壓抽出式開關柜是一種用標準模件,由工廠組裝的組合式低壓開關柜。本裝置適用于交流50-60Hz、額定工作電壓660V及以下的供電系統用于發電、輸電、配電、電轉換和電能消耗設備的控制。 MNS低壓抽出式開關柜符合IEC439、VDE660第5部分和GB7251《低壓成套開關設備》國家標準,ZBK36001-89《低壓抽出式成套開關設備》專業標準。
技術參數 額定工作電壓 380V,660V 水平母線最大工作電流 5500A(IP00) 4700A(IP30) 水平母線短時(1S)耐受電流 100kA(有效值) 水平母線短時峰值電流 250kA(最大值) 垂直母線最大工作電流 1OOOA 垂直母線短時峰值電流 標準型90kA(最大值) 加強型130kA(最大值)
防護等級: 符合IEC529\DIN40050標準 IP30對大于φ2.5mm固體防護 IP40對大于φ1.0mm固體防護 IP54對塵埃和任意方向噴濺作防護 (訂購IP54防護等級時應與制造廠協商)
| |
|
|
|
